Творчество и современность

Введение

Современные технологии предлагают широкий спектр возможностей исследования, сохранения, популяризации объектов культурного наследия (далее — ОКН), для которых требуются их цифровые копии. Цифровые технологии информационного моделирования приобретают особую актуальность как для мониторинга состояния существующих объектов ОКН, так и для сохранения информации о них при перспективе изменения, частичной или полной утраты. В настоящее время информационные модели ОКН выполняются чаще всего в качестве эксперимента и не являются обязательными и регулярными. Остаются открытыми вопросы о возможностях, масштабе, сфере применения информационного моделирования для ОКН.

Методы и инструменты

Методологической основой исследования явился комплексный подход, включающий общенаучные методы анализа и синтеза

Полученные результаты и их обсуждение

Изученные статьи можно разделить на 2 категории: поднимающие глобальные вопросы по теме (законодательство, создание единых баз данных) и описания частных случаев применения на конкретном примере.

Наиболее широко тему исторического моделирования охватывает книга британских архитекторов «BIM для культурного наследия. Разработка информационной модели исторического здания» [Брайан, 2019]. Содержит как общие сведения об исторических информационных моделях (далее — ИМ), так и подробные методики, примеры использования. Затронута тема экономической составляющей вопроса: целесообразность применения той или иной методики. Предоставлена информация об имеющихся на момент издания руководящих принципах и стандартах для эффективного управления всем жизненным циклом здания. Некоторые аспекты не подходят для России. Например, стандарты и руководящие документы.

Анализируя приведенные публикации, хотелось бы отметить, что в настоящее время в России действует ряд нормативно-технических документов (НТД) в области объектов капитального строительства, касающихся применения технологий информационного моделирования. Главный специалист по технологиям информационного моделирования СПб ГАУ «Центр государственной экспертизы» Шило А.В. в своей статье указывает на то, что почти все они не отражают специфику работ с ОКН [Шило, 2023, с. 40–43]. Одним из направлений работы должно стать развитие и увязка нормативно-правовых актов (НПА) и НТД в области ТИМ с учетом целей реставрации и сохранения ОКН.

Другие направления, которые выделяет Шило А.В: Создание единой структуры информации об ОКН. Санкт-Петербургское государственное автономное учреждение «Центр государственной экспертизы» (СПбГАУ «ЦГЭ») активно взаимодействует с Министерством строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России) по выработке единой структуры данных об объекте и уже направил свои предложения по ее формированию необходимо единообразное представление и однозначный состав информации о предметах охраны [Шило, 2023]. Создание единой цифровой среды с учетом существующих процессов реставрации — существенная задача на первом этапе создания цифровой экосистемы в области охраны культурного наследия. [Шангина, Н.Н. 2023, с. 8–9].

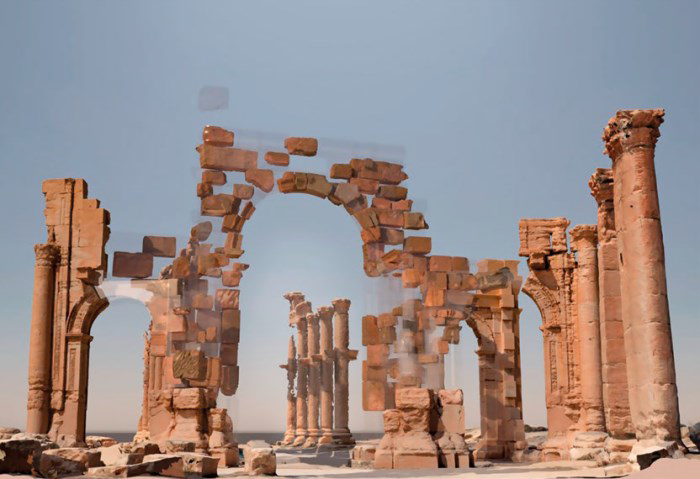

В сфере культурного наследия ТИМ чаще всего используется для мониторинга объектов. Например, можно проследить влияние новой окружающей застройки (или его отсутствие) на исторический объект [Лапыгин, 2020], [Цитман, Прошунина, 2018, с. 45–50].

В связи с меняющимися в мировом масштабе обстоятельствами необходимо учитывать, все объекты культурного наследия несут элемент риска утраты, который на первое место выдвигает задачу их тщательного документирования. При помощи технологии информационного моделирования можно воссоздавать утраченные объекты, фиксировать их повреждения. Пожар в соборе Парижской Богоматери показал практическую актуальность информационного моделирования исторических зданий. Восстановление утраченных элементов здания до последней детали не представляет особой сложности, если имеется актуальная подробная информационная модель. Хорошим примером современного сбора, хранения и доступности информации можно считать проекты творческого коллектива ИИМК РАН в сирийской Пальмире (рисунок 1) и Южном пригороде Херсонеса Таврического в Севастополе [Соловьева, 2023, с. 40–43].

Обобщающая работа со сведениями о использовании технологии BIM в целях изучения, воссоздания и музеефикации объектов этнографии проведена А.Ю. Майничевой, Е.И. Ермолаевой [Ермолаева, Майничева, 2020], А.В. Радзюкевичем [Радзюкевич, 2018], Захаровой Г.Б. [Захарова, 2019, с. 112–118]. Ими обобщены результаты российских исследований по проблеме ТИМ, как важнейшего инструмента в целях изучения, воссоздания и музеефикации зданий и сооружений. Анализ показал, что на тот момент в России в сфере ТИМ имелись в основном теоретические разработки, а также были предприняты уверенные шаги в сторону воплощения идей 3D-моделирования на практике. Сделано предположение о том, что будет пересматриваться ряд стандартов по документированию ОКН (что и происходит на текущий момент).

О структуре исторической ИМ, компромиссах между степенью наполненности и детализацией геометрии, оптимизации моделирования рассказано в работах В.В. Талапова.

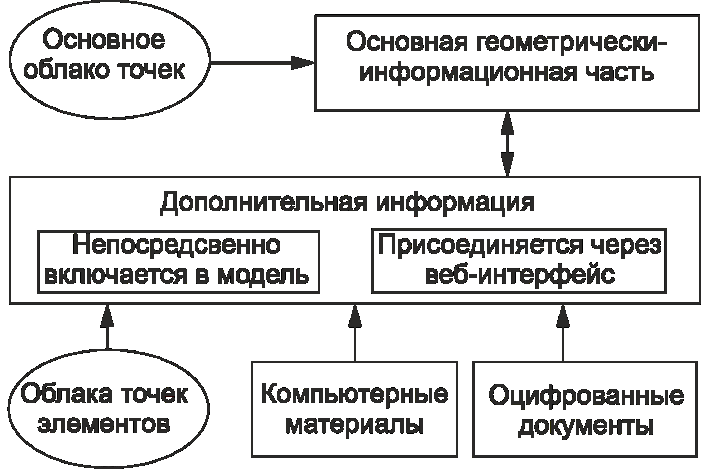

В статье «О составе информационной модели памятника архитектуры и его применимости для этнографических исследований зданий и сооружений» он приводит общую схему информационной модели памятника архитектуры (рисунок 2), выделяет три основных этапа построения геометрически информационной части модели [Талапов, 2018, с. 95–96]:

1. Создание модели реальности. Это точная геометрическая модель объекта, полученная в результате построения по внешней съемке (лазерное сканирование, фотограмметрия).
2. Соединение модели реальности с BIM. Для этого к соответствующим частям модели реальности добавляются BIM-объекты, реальная форма которых не имеет значения, но которые позволяют привязывать к себе всю необходимую информацию по элементам памятника архитектуры.
3. Добавленные BIM-объекты получают хорошо продуманные структурированные идентификаторы (названия, инвентарные номера, коды по классификатору и т.п.), после чего построенная модель готова к использованию.

Подобная схема в той или иной модификации в дальнейшем реализуется и другими авторами для создания научно-проектной документации [Засуха, Журавлева, 2023, с. 30–33].

В статье [Исаев, Гинзбург, 2019, с. 56–58] А.О. Исаев, Гинзбург А.В. на примере моделирования церкви SS. Nomedi Maria в Мантуе (Италия) продемонстрировал три этапа формирования информационной модели реставрации: формирование требований и оценки реальных проблем будущей 3D-модели, определение уровня детализации объектов культурного наследия, выбор графики для презентации окончательной работы.

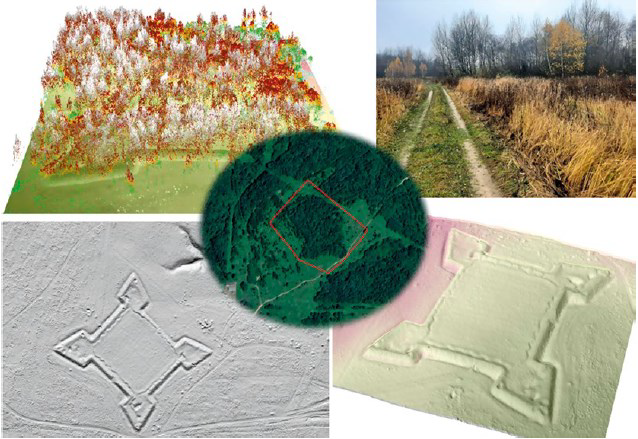

Лазерное сканирование и фотограмметрия уже достаточно широко используется для обследования ОКН [Груздева, Орлова, 2018], [Лапыгин, 2023, с. 36–39]. Так в Тюменской области для объекта культурного наследия регионального значения «Дом В.Н. Привалова» сделана цифровая модель наличника при помощи сканирования [Базилева, 2023, с. 14–15].

Если раньше в статьях писали о фотограмметрии, как о новой технологии, то сейчас данный метод стал неотъемлемой частью при работе с деревянными зданиями, сложными формами, фотографиями, для обследования труднодоступных мест. С распространением беспилотных летательных аппаратов это стало в разы проще (рисунок 3).

Методы фотограмметрии могут использоваться для построения цифровой информационной модели (далее — ЦИМ) не только существующих, но и утраченных объектов. В статье Войнаровского А.Е. описана важность архивных (исторических) фотоснимков как достоверных источников информации при решении задач реставрации и воссоздании памятников архитектуры. Имея только архивные фотоснимки и несколько базовых линейных замеров, можно воссоздать точную цифровую копию утраченного объекта со сложной геометрией. [Войнаровский, 2023, с. 16–17]

Об особенностях применения ТИМ в моделировании объектов, построенных с применением деревянных конструкций, писали Потапова Т.В. и Майничева А.Ю. В своих работах они отмечали: при моделировании элементов нужно учитывать не только сложную геометрию, характерную для деревянной архитектуры, но и деструкцию древесины. В ЦИМ можно внести датчики для получения сведений о состоянии конструкций. Но чтобы корректно определять граничные значения измеряемых параметров, превышение которых говорило бы о необходимости проведения обследования и усиления конструкций, нужно проанализировать подобные наблюдения за большим числом исторических деревянных зданий. [Потапова 2023], [Майничева, Талапов, 2020].

Продолжают тему применения ТИМ в деревянном зодчестве магистры Сибирского федерального университета. В своей статье они выделяют два подхода к созданию цифровых моделей: дискретный и традиционный. Дискретный как правило применяется для построения модели деревянного памятника архитектуры. Он заключается в построении каждого элемента, к которому применяют индивидуальные параметры: например, бревно, доска, наличник и т.п. Основной недостаток данного способа трудоемкость и большое количество затраченного времени на фиксацию изменений реального объекта. Традиционный подход больше применим к однородным структурам зданий (железобетон, каменная, кирпичная кладка). Для каждого ОКН требуется выбрать свой подход [Прокопенко и др., 2023].

Влияние применения технологий информационного моделирования на сроки проведения реставрационных работ рассматривается в практической части работы Пустовгара А.П. [Пустовгар и др., 2020, с. 42–48] По сравнению с традиционными методами ТИМ обеспечивает более эффективное взаимодействие участников проектирования.

Практический опыт создания исторической информационной модели также рассмотрен в работах Е.С. Соонвальда [Соонвальд и др., 2019], Аникушкин М.Н., Леонов А.В.

Делаются попытки предложить адаптивные методы моделирования и анализа существующих объектов ОКН лазерного сканирования. [Баденко и др., 2019, с. 267–270]. Основная сложность состоит в отсутствии универсального программного обеспечения для создания ТИМ существующих объектов. Приходится осуществлять многочисленные операции импорта и экспорта.

В июле 2020 года при поддержке Департамента культурного наследия города Москвы и ГКУ «Мосреставрация» был проведен онлайн-семинар «BIM для реализации проектов в сфере сохранения объектов культурного наследия», где отдельное внимание было уделено вопросам ценообразования, определения сметной стоимости проектных работ, особенностям прохождения экспертизы проектов с применением информационного моделирования.

Выводы

1. В проанализированных публикациях описаны различные подходы, используемые для создания ЦИМ ОКН: дискретный и традиционный. Дискретный подход применяется для построения моделей деревянных памятников архитектуры. Он заключается в построении каждого элемента, к которому применяют индивидуальные параметры. Традиционный подход применяется к однородным структурам зданий (железобетон, каменная, кирпичная кладка).

Также в публикациях приведена общая схема информационной модели памятника архитектуры, которая в различных вариациях используется другими авторами в работе с ОКН и состоит из трех шагов:

a. cоздание модели реальности — точной геометрической модели объекта, полученной в результате построения по внешней съемке (лазерное сканирование, фотограмметрия). Почти во всех работах для создания модели реальности авторы используют следующие методы: лазерное сканирование и фотограмметрию;

b. cоединение модели реальности с BIM. К частям модели реальности добавляются BIM-объекты, которые позволяют привязывать к себе всю необходимую информацию по элементам памятника архитектуры;

c. добавленные BIM-объекты получают хорошо продуманные структурированные идентификаторы.

2. В настоящее время требуется развитие и увязка стандартов, нормативно-правовых актов в области ТИМ ОКН. Активно ведется работа в этом направлении.

Также не найдено исследований о создании ЦИМ объектов культурного наследия, построенных позднее 1960 года, модернистских зданий.

Список литературы

1. Scan-to-BIM метод для мониторинга объектов культурного наследия / В.Л. Баденко, В.М. Самсонова, Д.Ю. Волгин [и др.] // Неделя науки СПбПУ : материалы научной конференции с международным участием, Инженерно-строительный институт. В 3 ч., Санкт-Петербург, 18–23 ноября 2019 года / отв. ред. Н.Д. Беляев, В.В. Елистратов. Санкт-Петербург: Федеральное государственное автономное образовательное учреждение высшего образования "Санкт-Петербургский политехнический университет Петра Великого", 2019. С. 267–270.
2. Базилева А.К. Цифра в государственной охране и сохранении объектов культурного наследия Тюменской области // Сборник тезисов, посвященный итогам конференции в рамках Всероссийского съезда реставраторов, состоявшейся 22.11.2022 г. СПб: Папирус, 2023. С. 14–15.
3. Брайан П. BIM для культурного наследия. Разработка информационной модели исторического здания. / Антонопулу С. — Интеллектуальная издательская система Ridero, 2019.
4. Войнаровский А.Е. Фотограмметрическая обработка архивных снимков — важный инструмент воссоздания и реставрации памятников архитектуры // Сборник тезисов, посвященный итогам конференции в рамках Всероссийского съезда реставраторов, состоявшейся 22.11.2022 г. СПб: Папирус, 2023. С. 16–17.
5. Груздева Е.А., Орлова Е.Ю. Применение цифровых технологий в изучении материальных объектов // Баландинские чтения. 2018. №1.
6. Ермолаева Е.И., Майничева А.Ю. Опыт применения технологии BIM в изучении, воссоздании и музеефикации зданий и сооружений в России // Баландинские чтения. 2020. №1.
7. Засуха В.И., Журавлев Т.А. Лазерное сканирование в реставрации — составление ТЗ на лазерное сканирование и/или фотограмметрию: на что обратить внимание если вы заказчик, подрядчик, реставратор? // Сборник тезисов, посвященный итогам конференции в рамках Всероссийского съезда реставраторов, состоявшейся 22.11.2022 г. СПб: Папирус, 2023. С. 30–33.
8. Захарова Г. Б. Применение BIM в реставрации объектов культурного наследия // BIM-моделирование в задачах строительства и архитектуры: материалы II Международной научно-практической конференции, Санкт-Петербург, 15–17 мая 2019 года. Санкт-Петербург: Санкт-Петербургский государственный архитектурно-строительный университет, 2019. С. 112–118.
9. Исаев А.О. Применение технологий информационного моделирования при реставрации исторических зданий / А.О. Исаев, А.В. Гинзбург // Наука и бизнес: пути развития. 2019. № 9(99). С. 56–58.
10. Лапыгин А.А. Современные технологии захвата реальности для сохранения объектов культурного наследия. Лазерное сканирование, фотограмметрия, трехмерное цифровое информационное моделирование // Сборник тезисов, посвященный итогам конференции в рамках Всероссийского съезда реставраторов, состоявшейся 22.11.2022 г. СПб: Папирус, 2023. С. 36–39.
11. Майничева А.Ю., Талапов В.В. Информационное моделирование зданий и сооружений: «Умные памятники деревянного зодчества» // Вестн. Том. гос. ун-та. История. 2020. №65.
12. Новиков В.В. Современные неинвазивные технологии для поиска и постановки на учет объектов археологического наследия // Сборник тезисов, посвященный итогам конференции в рамках Всероссийского съезда реставраторов, состоявшейся 22.11.2022 г. СПб: Папирус, 2023. С. 16–17.
13. Потапова Т.В. Применение технологий информационного моделирования при обследовании и мониторинге деревянных конструкций объектов культурного наследия // ИВД. 2023. №3 (99).
14. Прокопенко И.В., Тетерина К.С., Саенко И.А. Технологии информационного моделирования в практике реставрационных работ памятников архитектурного наследия // Урбанистика. 2023. №2.
15. Пустовгар А.П., Жунжун Ч., Вэньсэн Ю., Адамцевич А.О. Применение BIM-технологий при реставрации зданий // Промышленное и гражданское строительство. 2020. № 6. С. 42–48. DOI: 10.33622/0869-7019.2020.06.42–48.
16. Радзюкевич А.В. Опыт использования прикладных информационных технологий в сфере документирования форм объектов материальной культуры // Баландинские чтения. 2018. №1.
17. Соловьева Н.Ф. Новейшие технологии в сохранении памятников античности (на примере Триумфальной арки Пальмиры и Южного пригорода Херсонеса Таврического) // Сборник тезисов, посвященный итогам конференции в рамках Всероссийского съезда реставраторов, состоявшейся 22.11.2022 г. СПб: Папирус, 2023. С. 40–43.
18. Соонвальд Е.С., Войнаровский А.Е., Тюрин С.В., Тихонов С.Г., Артемьева О.В.  Опыт разработки информационных моделей (bim) памятников промышленной архитектуры Санкт-Петербурга // Сайт НПП «Фотограмметрия». 2019. — URL: https://photogrammetria.ru (дата обращения 27.08.20).
19. Талапов, В.В. О составе информационной модели памятника архитектуры и его применимости для этнографических исследований зданий и сооружений / В. В. Талапов // Баландинские чтения. 2018. Т. 13. № 1. С. 95–96. – DOI 10.24411/9999-001A-2018-10014.
20. Цитман, Т.О. Мониторинг объектов культурного наследия с учетом BIM-технологий / Т.О. Цитман, К.А. Прошунина // Перспективы развития строительного комплекса. 2018. №12. С. 45–50.
21. Шангина Н.Н. О перспективах использования цифровых технологий для улучшения деятельности по реставрации объектов культурного наследия // Сборник тезисов, посвященный итогам конференции в рамках Всероссийского съезда реставраторов, состоявшейся 22.11.2022 г. СПб: Папирус, 2023. С. 8–9.
22. Шило А.В. Направления работы по информационному моделированию в сфере реставрации и сохранения объектов культурного наследия // Сборник тезисов, посвященный итогам конференции в рамках Всероссийского съезда реставраторов, состоявшейся 22.11.2022 г. СПб: Папирус, 2023. С. 40–43.
